美國 AB龍捲風 無煙 廢棄物 高科技燃燒爐

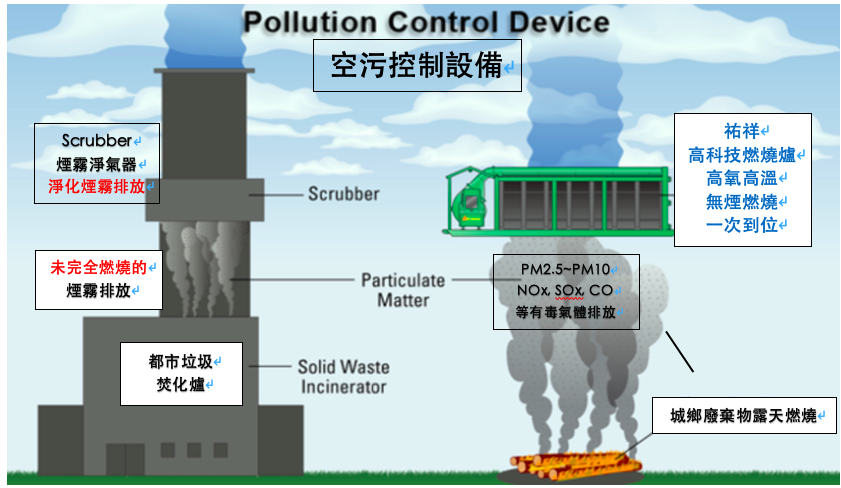

 ACD vs incinerator

美國 AB龍捲風 無煙 廢棄物 高科技燃燒爐

四種規格:每小時可無煙處理2~10噸廢棄物

如每小時有10噸以上廢棄物數量,則也可用於發電,將廢棄物變金:100kW,500kW,1mW

環保法規:符合歐美EPA 40CFR60及聯合國環保法規灰燼可作為土壤添加劑

操作容易:技師兩名,培訓五天,即可操作。

AB乃全球「最經濟」的  “農業、森林、海洋、暨垃圾焚化爐底渣” 無煙、無臭最好的處理系統

或許也是

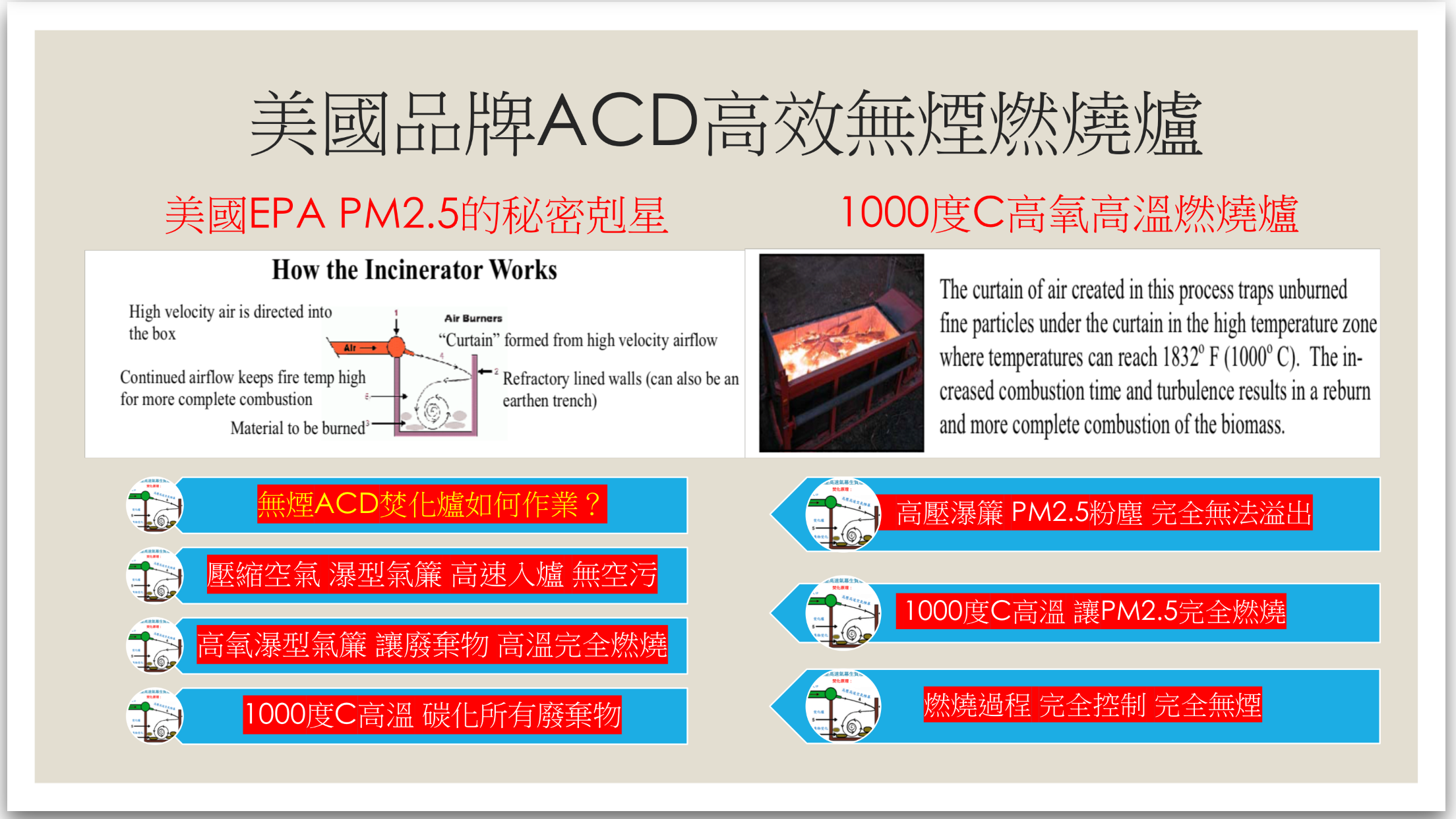

無煙廢棄物處理設備原理 概述

「ACB無煙廢棄物」為早年的廢棄物減量到今天的「垃圾變黃金」「綠能發電」「空污防治設備」極致的應用。

ACD應用(1)時速200公里的「噴射氣流」,及(2)瀑布式空氣帷幕,將氣流引進在燃燒爐內創造高氧的“旋風”環境

讓廢棄物在高氧的旋風燃燒爐內能以將近千度C的高溫燃燒,讓瀑布式空氣帷幕阻擋了煙霧的洩出!

讓爐內廢棄物高溫高氧環境循環,完全燃燒,達到無煙、無揚塵、無空污的境界。

 以下述說歐美及聯合國如何管控燃燒設備所排出的煙霧和氣體:

如何燃燒設備,包括引擎,鍋爐,焚化爐,火力電廠,甚至抽煙都會產生煙霧!

眼睛看得見的叫「煙霧」,眼睛看不見的叫「氣體」!

煙霧:由顆粒的大小“PM”數值來衡量,如PM2.5到PM10

煙霧的顆粒「濃度」或「不透明度」,決定其對人類和生物植物的危害程度

空氣中眼睛看不見的「氣體」通常含有「化學因子」

化學因子,尤其是『礦物質』的燃料,如汽油、柴油、煤油、煤炭等無機礦物質產生的衍生物

高分子塑膠等礦物質廢棄物所產生的化學因子氣體,如CO, CO2, SOx,NOx等

因種類繁多,但可分為『無毒,有毒,極毒』

因此聯合國法規多以管制排出的氣體『數量』,管控這些無毒,有毒,極毒的『礦物質』氣體

以降低對人類和地球的生植物的危害。

有毒氣體vs無毒氣體

『生物質』燃燒所產生的氣體,主要是無毒的“CO2二氧化碳”,生質二氧化碳是大地生生不息所需的元素。

因此聯合國法規大多以管制排出的微細顆粒PM的尺寸大小,管控PM2.5~PM10和燃燒不完全產生的黑煙「濃度」,

也就是PM2.5~PM10濃度形成的「不透明度」,必須小於10%以下才算合乎規範。以下說明霧霾「不透明度」標準:

一般抽煙者吐出煙霧的「不透明度」約15%,寺廟內燒香的煙霧約20%,農田稻草燃燒的煙霧約30%,

都市嚴重霧霾約40%,森林火災的濃煙約50%,民宅火災的濃煙約60%,工業區的工廠,發電廠火災的滾滾濃煙

則為60%以上的「不透明度」。

微細黑碳粒子,粉塵等PM10~PM2.5霧霾,對人類及自然界都是有害因子!

PM代表什麼?PM=Particulate Matter,意思=“細微顆粒物質”

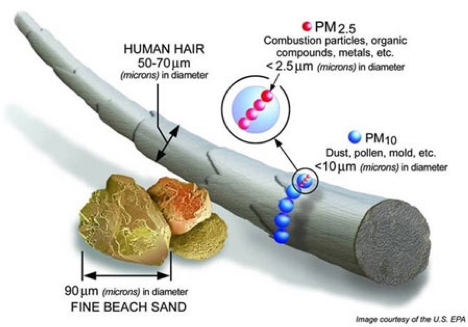

PM2.5是多細的“顆粒物質”?  約花粉直徑的4分之一(如蜜蜂採取的花粉)
約粉塵直徑的8分之一(如玉米粉),頭髮直徑的20分之一(詳如下圖):
acd pm25

ACB移動式無煙廢棄物處理設備,經美國EPA鑑定排煙不透明度小於10%,合乎歐美環保法規範。

以商業角度來看,是目前開發中國家負擔得起可行選擇,能將「農業暨海洋廢棄物」完全燃燒,

只排出有益於大自然森林植物行光合作用所需的CO2,也就是植物養生所需要的有機質二氧化碳,

而可將其「熱能』轉換為『電能』的設備。

燃燒過程所排出的是無害的『生質溫室氣體』,是地球上的釋放的主要植物所需要的生質碳,

是所有林地植物賴以生存的必需品。

氧氣幕燃燒排放控制的考慮因素:

廢棄物的燃燒會產生多種不同氣體及懸浮空氣中的PM顆粒,所以需要監測管控,管控的目標,

是要控制燃燒時所產生的空氣透明度低於10%,才能合乎歐美的環保法規。

農村收割後燃燒稻草產生霧霾的不透明度通常大於60%,不合乎環保法規!

城市火災,森林火災是不受管控的燃燒,產生的煙霧瀰漫,不透明度大於60%,

ACB的設計旨在克服森林野火城鄉火災或露天燃燒所產生的PM危害。

ACB可以用來控制PM煙霧的危害排放,ACB燃燒不透明度小於10%,沒有可見煙霧的排放危害。

ACB是設計用於無煙處理農業暨海洋廢棄物料,可以拖車移動,迅速部署到廢棄物環境中迅速減廢。

氣體排放因子(EF:PM, NOx, SOx, CO and VOC.)

環保監控基本上監控這些(EF)排放因子

一般而言,每噸高密度生質廢棄物可釋放約3600磅的二氧化碳(CO一氧化碳的排放為燃燒不完全的結果)。

ACD的高溫處理效率接近100%。以100%的效率生質廢棄物只釋放「二氧化碳和水蒸汽」。

過去二十年間ACD由美國EPA環保署進行實際空氣排放測試認可的環境實驗彙編

測試數據中得出的五個常見排放因子的數值如下:

PM10

NOx

SOx

CO

page2image32185856VOC

0.0064

0.03

0.003

0.611

0.096

Source: Australian EPA Canberra 2016

Source: BC Hydro/Air Tec Canada 2003

Source: Australian EPA Canberra 2016

Source: BC Hydro/Air Tec Canada 2003

Source: Australian EPA Canberra 2016

分析方法及數據:

排放顆粒物典型顯微照片和顆粒度分佈

由於PM10和2.5的比例很小,從上分佈圖算,PM10=4.06%,PM2.5=1.8%,重量百分比非常小,

顆粒總排放量=24 mg/m3,實際PM10的排放僅為0.97mg/m3,而PM2.5則為0.46mg/m3

Item

Value

Internal length:

5.7 m

Internal width:

1.5 m

Feed rate:

4.2 (ton/hour)

Sampling positions:

7 columns x 5 rows

Flow Rate/Average:

250 – 350 Nm3/min

Average velocity:

0.7 m/sec

Temperature:

350 – 450°C

Oxygen:

18.2%

CO2

2.7%

H2O:

page8image32442432page8image324428164.4% page8image32443392

AB龍捲風燃燒爐PM排放內容物和其重量

項目

Concentration mg/Nm3

page8image32448000Mass rate g/min

page8image32448960Emission factor kg/ton

Emission factor lbs/ton

Total solid particulates

24.0

5.74

0.082

0.165

Particulate PM10

0.97

0.23

0.0032

0.0064

Particulate PM2.5

0.46

0.11

0.0016

0.0032

Carbon Monoxide

610

146

2.09

4.18

Nitrogen Oxides (as NO2)

40.0

9.6

0.137

0.274

Sulphur Oxides (as SO2)

33.0

7.9

0.113

0.226

Total Hydrocarbons

14.0

3.36

0.048

0.096

acd pm25

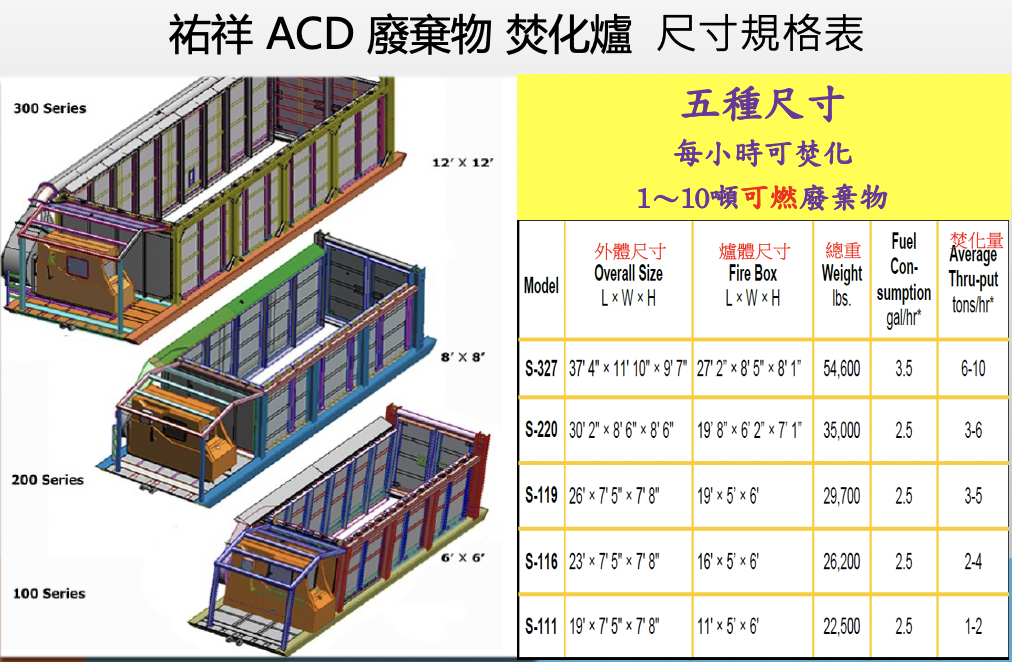

acd尺寸表

S-116綠能垃圾廢棄物再生能源 龍捲風焚化爐

「無煙燃燒設備」外觀尺寸:長7米,寬2.2米,高2.3米,爐體尺寸:長4.9米,寬1.5米,高1.8米,

每小時可高溫燃燒2~4噸經分類「Biomass垃圾」符合美國EPA 40CFR60規範

不含「礦物質」之MSW城市、農鄉、及海洋垃圾。

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙燃燒設備

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom heavy-duty fan

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity

7

每小時處理量

2-4 Tons per Hour (Average)

8

耗油量

Approx. 9.5 L/Hr.

9

重量

11,800 kg.

備註:可達到的燃燒率取決於幾個變量,尤其是廢料的性質,燃燒爐內溫度和垃圾加載速率。
所有重量和尺寸均為近似值。規格如有更改,恕不另行通知。

「無煙燃燒設備」外觀尺寸:長9.2米,寬2.6米,高2.6米,爐體尺寸:長5.8米,寬1.5米,高1.8米,

每小時可高溫焚化約3~5噸經分類之「生質」「綠能垃圾」,

及符合美國EPA 40CFR60規範不含「礦物質」之MSW城市綠能垃圾。

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙處理爐

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom Heavy-Duty Fan

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity

7

平均處理量

3-5 Tons per Hour (Average) See Note below.

8

耗油量

Approx. 9.5 L/Hr.

9

重量

13,653 kg.

備註:可達到的燃燒率取決於幾個變量,尤其是廢料的性質,燃燒爐內溫度和垃圾加載速率。
所有重量和尺寸均為近似值。規格如有更改,恕不另行通知。

「無煙燃燒設備」外觀尺寸:長9.2米,寬2.6米,高2.6米,爐體尺寸:長6米,寬1.9米,高2.2米,

高溫無煙處理約5-7噸小時經分類之「生質」「綠色垃圾」,及不含「礦物質」之MSW垃圾,合美國EPA 40CFR60規範。

規格表

1

動力

Three-cylinder Turbo Diesel Engine approx. 49 HP, HATZ Model 3H50TIC, or equivalent engine; Emissions certified US EPA Tier 4 FINAL.

2

無煙燃燒爐

102 mm thick refractory panels filled with proprietary thermal ceramic material; Two full height rear doors; Two ignition holes.

3

安全系統

Engine over temperature and overspeed shut down; Loss of cooling fluid shutdown; Loss of oil pressure shutdown; Lockable steel front deck security enclosure

4

控制儀表

Murphy PowerView PV380-R2 electronic engine control with preset throttle settings: key switch, tachometer, hour meter, fuel gauge, oil pressure and water temperature and safety shutdown features.

5

高氧供應

Custom Heavy-Duty Fan

6

燃料油箱

58 Gallon (220 L) minimum fuel tank capacity

7

平均處理量

5-7 Tons per Hour (Average) See Note below.

8

耗油量

Approx. 9.5 L/Hr.

9

重量

15,900 kg.

備註:可達到的燃燒率取決於幾個變量,尤其是廢料的性質,燃燒爐內溫度和垃圾加載速率。
所有重量和尺寸均為近似值。規格如有更改,恕不另行通知。

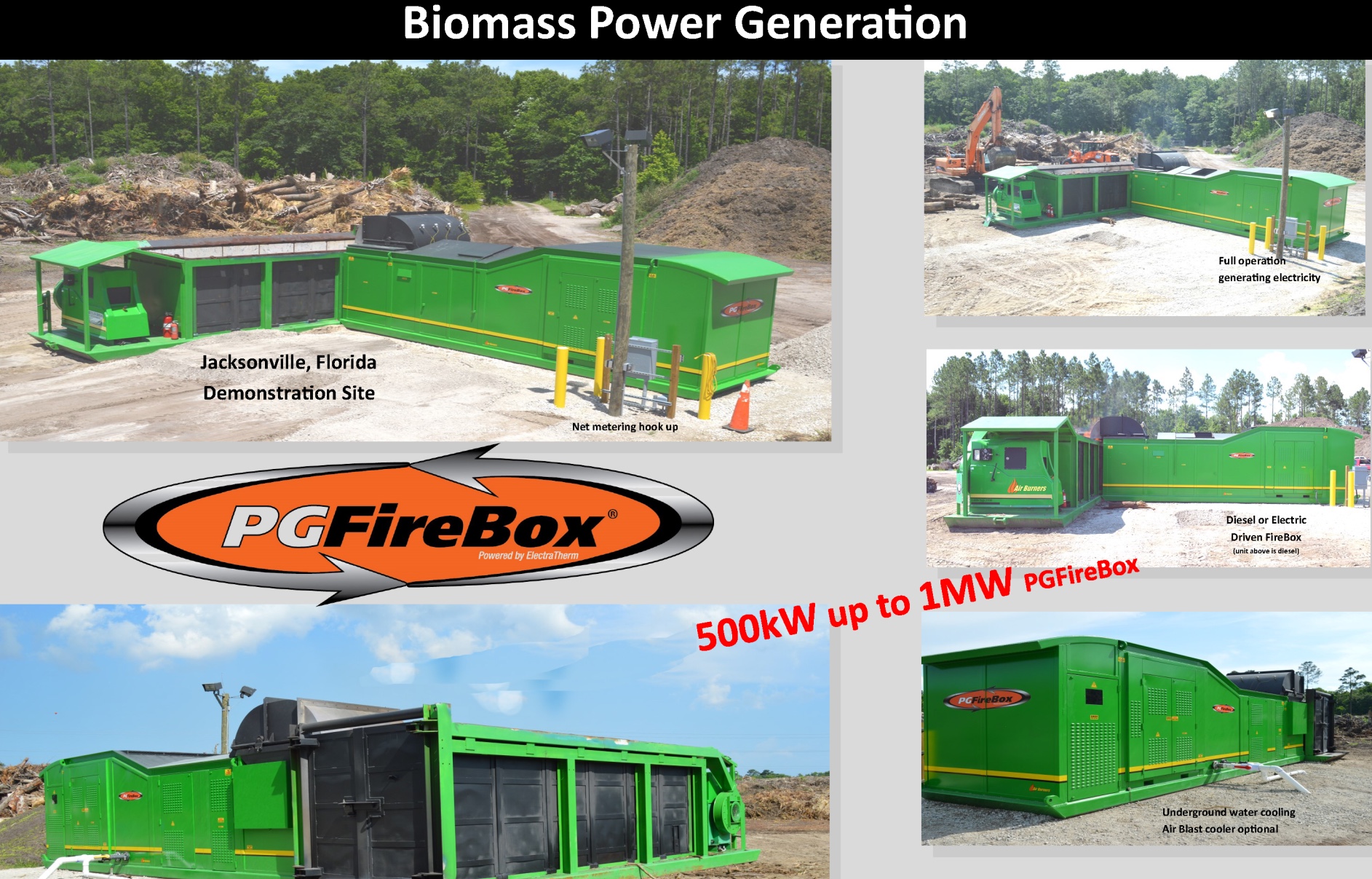

無煙農業廢棄物100kW處理發電系統

ACD PGF-100kW係應用「綠能垃圾和廢棄物」再生電能的革命性產品。

兩種精煉技術的結合,創造了城鄉綠能垃圾和農林業廢棄物成為「再生電能」的解決方案:

ACD旋風焚化爐空污控制技術;每小時可焚化8~10噸經分類符合EPA 40CFR60法規之MSW,

不含「礦物因子」的綠色垃圾和廢棄物。ORC (Organic Rankine Cycle)朗肯綠能循環發電技術。

系統規格:電機長10.2米/寬2.3米/高2.6米/重17,700公斤。焚化爐體長6米/寬1.5米/高2.2米/重14,800公斤。

選購品:冷卻水裝備長9.2米/寬2.3米/高2.5米/重3,680公斤。

所有設備皆美國製造組裝測試完成,運抵工地經原廠來台技師指導安裝訓練後即可使用。

acd 100kw
 100kW再生能源發電系統 規格表
ACD100kW Spec
備註:燃燒速率取決於幾個變數:包括廢料的性質,焚化爐內溫度和垃圾加載速率。

ACD_2439

總代理 祐祥公司 聯絡電話:0939-928-719

貴公司 污水污泥或任何廢棄物處理如有嚴重異味或臭味,請聯絡本公司我們可代為診斷提供解決方案。
